Guarnitura Anta a Ribalta Free Slim Flap
Guarnitura per anta a ribalta Free Slim Flap
Per ante a ribalta in legno oppure con telaio in alluminio.
Elevata flessibilità grazie al design simmetrico: montaggio sinistro = destro.
Ingombro ridotto nel mobile: solo 8 mm di spessore (10 mm inclusa la cover).
2 varianti di montaggio: invisibile ad incasso nel fianco oppure montaggio sul fianco.
2 applicazioni: con maniglia (Free Slim Flap 1.12) oppure Push-to-Open (Free Slim Flap 1.10 push).
Angolo di apertura regolabile 90° oppure 107°.
Un solo meccanismo per ante a ribalta da 1 a 12 kg (per ante con altezza 400 mm).
Movimentazione dell'anta senza sforzi e arresto multiposizione con tecnologia brevettata (molla ad U).
Certificato LGA.
Cover disponibile in 4 varianti di montaggio: bianco, grigio chiaro, antracite e nero.
Documentazione:
Guarnitura Free Slim Flap 1.10 Push
Le immagini dei prodotti ed eventuali accessori presenti hanno puro scopo illustrativo.
L'immagine può differire dalle caratteristiche del prodotto.
Riferirsi alla scheda tecnica per dimensioni e finiture certe.
Guarnitura per anta a ribalta Free Slim Flap 1.10 Push per applicazione senza maniglia
Per ante a ribalta singole in legno oppure con telaio in alluminio
Applicazione:
Per ante a ribalta senza maniglia (Push-to-Open) fino ad un'altezza mobile di 650 mm, per ante a ribalta singole in legno oppure con telaio in alluminio
Esecuzione:
Acciaio, plastica
Colore/finitura:
Meccanismo zincato, braccio a leva nichelato
Angolo di apertura:
90° oppure 107°
Per larghezza mobile:
≤ 1800 mm
Per altezza mobile:
225 - 650 mm

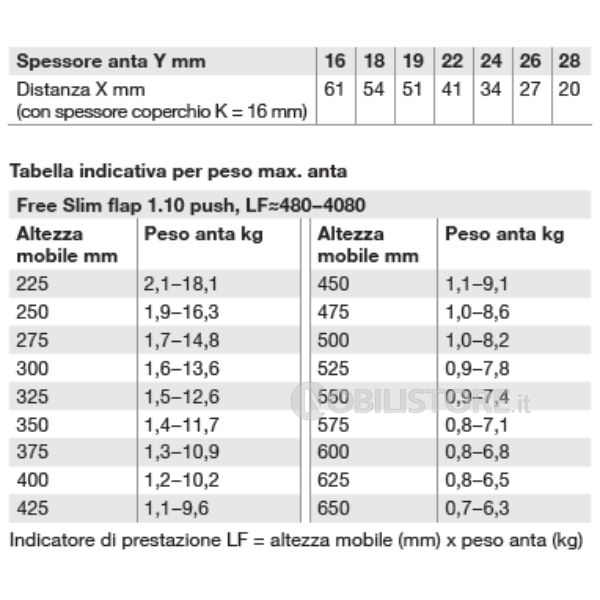

Per peso anta:
≤ 18,1 kg, fare riferimento alla tabella tecnica e all'altezza del mobile
Per anta 400 mm il peso anta max è 10,2 kg
Per anta 600 mm il peso anta max è 6,8 kg

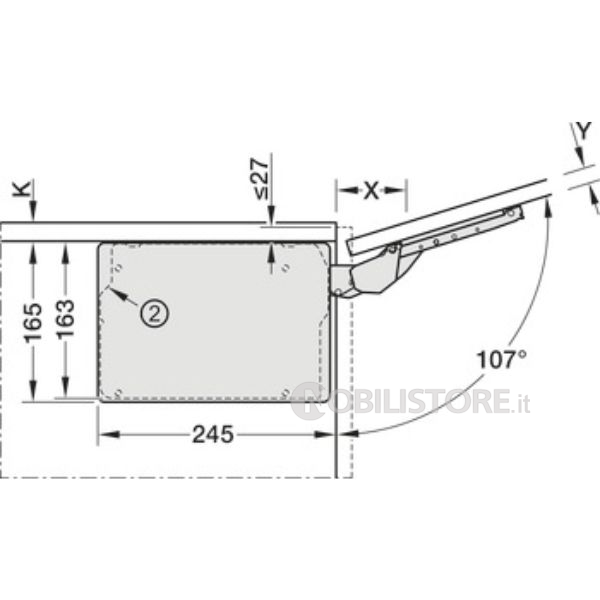

Profondità di montaggio:
245 mm
Regolazioni possibili:
Altezza, laterale, inclinazione, forza di trattenimento, angolo di apertura e corsa di sgancio al cricchetto a pressione
Montaggio:
Da avvitare sul fianco, fissaggio frontale da avvitare o con tasselli ad espansione premontati, diametro 10 mm (tecnica di montaggio rapido SM)
La guarnitura comprende:
- 2 pezzi simmetrici Free Slim Flap 1.10;
- 2 fissaggi frontali, inclusi tappi di copertura e viti di fissaggio;
- 2 cover incluso materiale di fissaggio per la guarnitura;
- istruzioni di montaggio
NOTA BENE: Il peso dell'anta a ribalta, indicato per la rispettiva altezza del mobile, si riferisce all'impiego di una guarnitura (2 pezzi). Il peso dell'anta a ribalta può essere aumentato del 50% se si utilizza una terza guarnitura. Grazie all'impiego di due guarniture (4 pezzi), il peso dell'anta a ribalta può essere raddoppiato.
Istruzioni di montaggio
